3号機格納容器内部調査装置付着物(NFD)／SEM

【2018年度測定分】

出典へのリンク先を表示。

• SEM/EDS点分析結果　2018年度測定分（表）
  • 表1　3PCV1701D サンプル中のU 含有領域のFE-SEM/EDS 点分析結果　(出典：表 4.2.3.4-1)
  • 表2　3PCV1701D サンプル中のU 含有領域の分類とSTEM/EDS 及びTEM 観察領域　(出典：表 4.2.3.4-2)

• SEM/EDS観察結果　2018年度測定分（図）
  • 図1　3PCV1701D サンプルからのFE-SEM 観察用サンプル採取　(出典：図 4.2.1.2-1)
  • 図2　3PCV1701D サンプルのFE-SEM 観察用サンプル全体のFE-SEM 像　(出典：図 4.2.1.2-2)
  • 図3　3PCV1701D サンプルのFE-SEM/EDS 観察（詳細観察①）　(出典：図 4.2.1.2-3)
  • 図4　3PCV1701D サンプルのFE-SEM/EDS 観察（詳細観察②）　(出典：図 4.2.1.2-4)

• 各領域のSEM/EDS観察結果　2018年度測定分（図）
  • 図5　3PCV1701D サンプル中のU 含有領域（領域01，領域02，03，04）　(出典：図 4.2.3.4-1)
  • 図6　3PCV1701D サンプル中のU 含有領域（領域05，領域06）　(出典：図 4.2.3.4-2)
  • 図7　3PCV1701D サンプル中のU 含有領域（領域07，08，09，領域10，11，12，13）　(出典：図 4.2.3.4-3)
  • 図8　3PCV1701D サンプル中のU 含有領域（領域14，15，領域16，17）　(出典：図 4.2.3.4-4)
  • 図9　3PCV1701D サンプル中のU 含有領域（領域18，19，20）　(出典：図 4.2.3.4-5)
  • 図10　3PCV1701D サンプル中のU 含有領域の点分析結果の2 成分表示　(出典：図 4.2.3.4-6)
  • 図11　3PCV1701D サンプル中のU 含有領域の点分析結果の3 成分表示　(出典：図 4.2.3.4-7)

【2019年度測定分はこちら（アクセス限定）】

---

表1

表1　3PCV1701D サンプル中のU 含有領域のFE-SEM/EDS 点分析結果

（単位：at%）

BLQ: 定量限界以下(below the limit of quantification)
―: EDS信号は確認できるが定量はできない。

領域 No	O	Na+Zn	Mg	Al	Si	M0+S	Cl	U	Sn	Ca	Cs	Ti+Ba	Cr	Mn	Fe	Zn	Zr
01	78	BLQ	BLQ	3.8	1.5	BLQ	BLQ	1 1	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	3.0	BLQ	BLQ
02	76	BLQ	BLQ	5.8	0.6	BLQ	BLQ	15	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	1.4	BLQ	BLQ
03	66	BLQ	BLQ	4.1	2.0	BLQ	BLQ	8.4	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	13	BLQ	5.9
04	74	BLQ	1.2	5.5	4.8	0.4	BLQ	4.8	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	7.6	BLQ	BLQ
05	51	BLQ	BLQ	5.1	2.8	BLQ	BLQ	10	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	1 1	BLQ	17
06	81	BLQ	BLQ	3.4	1.8	BLQ	BLQ	9.7	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	2.2	BLQ	BLQ
07	80	BLQ	BLQ	3.4	1.1	BLQ	BLQ	9.3	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	4.4	BLQ	BLQ
08	79	BLQ	BLQ	3.7	1.9	BLQ	BLQ	9.6	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	4.5	BLQ	BLQ
09	69	BLQ	BLQ	7.6	1.1	BLQ	BLQ	10	BLQ	BLQ	BLQ	BLQ	0.4	BLQ	8.8	BLQ	BLQ
10	75	BLQ	BLQ	4.4	1.2	BLQ	BLQ	11	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	6.5	BLQ	BLQ
11	61	BLQ	BLQ	5	1.2	BLQ	BLQ	12	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	19	BLQ	BLQ
12	72	BLQ	BLQ	5.1	1.4	BLQ	BLQ	13	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	6.2	BLQ	BLQ
13	68	BLQ	BLQ	4.7	1.1	BLQ	BLQ	15	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	7.3	BLQ	BLQ
14	85	BLQ	BLQ	1.9	1.0	BLQ	BLQ	10	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	1.0	BLQ	BLQ
15	82	BLQ	BLQ	2.6	1.7	BLQ	BLQ	8.7	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	3.1	BLQ	BLQ
16	77	BLQ	BLQ	3.6	2.6	BLQ	BLQ	10	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	4.8	BLQ	BLQ
17	77	BLQ	BLQ	4.3	1.8	BLQ	BLQ	8.0	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	6.7	BLQ	BLQ
18	76	BLQ	BLQ	1 1	2.2	BLQ	BLQ	8.8	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	0.7	BLQ	BLQ
19	74	BLQ	0.7	17	0.7	BLQ	BLQ	4.9	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	1.4	BLQ	BLQ
20	81	BLQ	BLQ	4.5	0.9	BLQ	BLQ	10	BLQ	BLQ	BLQ	BLQ	BLQ	BLQ	1.8	BLQ	BLQ

表2

表2　3PCV1701D サンプル中のU 含有領域の分類とSTEM/EDS 及びTEM 観察領域

（単位：at%）

BLQ: 定量限界以下(below the limit of quantification)

領域 No	U	Cr	Fe	Zr	Crタイプ	Feタイプ	Fe(Cr)タイプ	混在タイプ	Fe-Uタイプ	Zr>Uタイプ	U～Zrタイプ	U>Zrタイプ	Uタイプ	本文 TEM等 対象領域
					Cr/U>5	Fe/U>5	(Fe+Cr)/U>5	(Fe+Cr)/(U+Zr)> 1		U/(U+Zr)
								U/(U+Zr)<O.9	U/(U+Zr)>0.9	<0.4	0.4～0.7	0.7～0.9	>0.9
01	11	BLQ	3.0	BLQ									○
02	15	BLQ	1.4	BLQ									○	○
03	8.4	BLQ	13	5.9							○
04	4.8	BLQ	7.6	BLQ					○
05	10	BLQ	11	17						○				○
06	9.7	BLQ	2.2	BLQ									○
07	9.3	BLQ	4.4	BLQ									○
08	9.6	BLQ	4.5	BLQ									○
09	10	0.4	8.8	BLQ									○
10	11	BLQ	6.5	BLQ									○
11	12	BLQ	19	BLQ					○
12	13	BLQ	6.2	BLQ									○
13	15	BLQ	7.3	BLQ									○
14	10	BLQ	1.0	BLQ									○
15	8.7	BLQ	3.1	BLQ									○
16	10	BLQ	4.8	BLQ									○
17	8.0	BLQ	6.7	BLQ									○
18	8.8	BLQ	0.7	BLQ									○
19	4.9	BLQ	1.4	BLQ									○
20	10	BLQ	1.8	BLQ									○
各タイプ存在割合（%）					0.0	0.0	0.0	0.0	10.0	5.0	5.0	0.0	80.0

図1

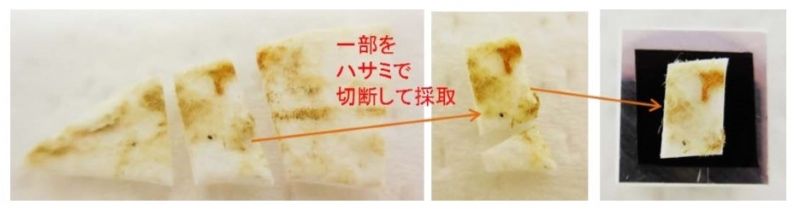

図1 3PCV1701D サンプルからのFE-SEM 観察用サンプル採取

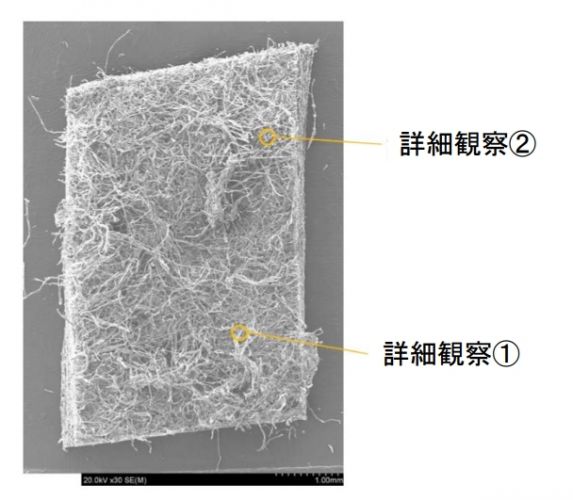

図2

図2 3PCV1701D サンプルのFE-SEM 観察用サンプル全体のFE-SEM 像

図3

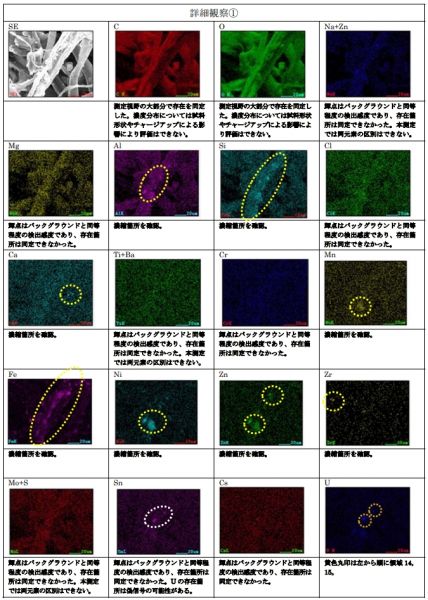

図3 3PCV1701D サンプルのFE-SEM/EDS 観察（詳細観察①）

図4

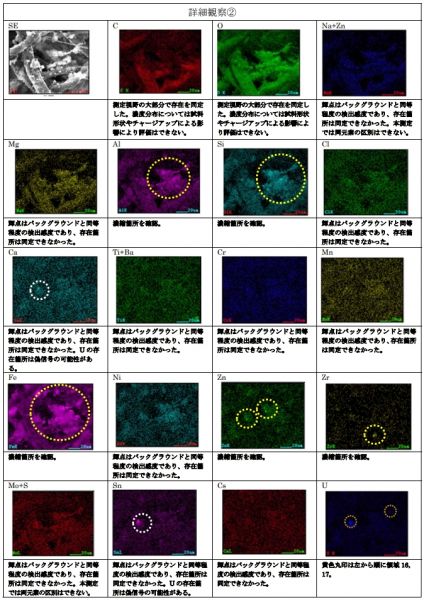

図4 3PCV1701D サンプルのFE-SEM/EDS 観察（詳細観察②）

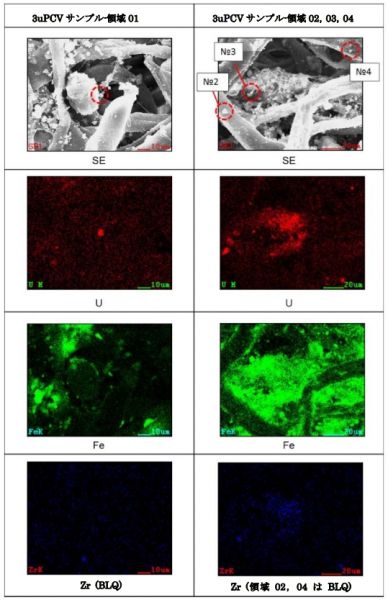

図5

図5 3PCV1701D サンプル中のU 含有領域（領域01，領域02，03，04）

図6

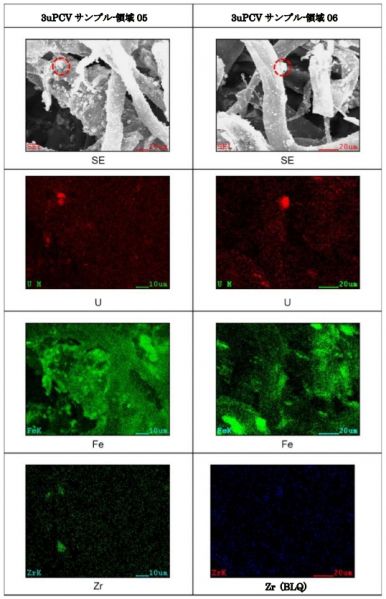

図6 3PCV1701D サンプル中のU 含有領域（領域05，領域06）

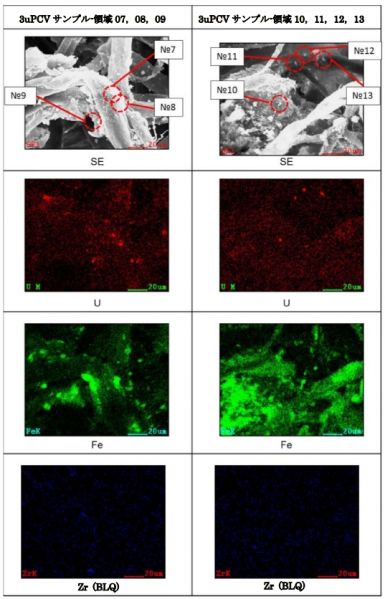

図7

図7 3PCV1701D サンプル中のU 含有領域（領域07，08，09，領域10，11，12，13）

図8

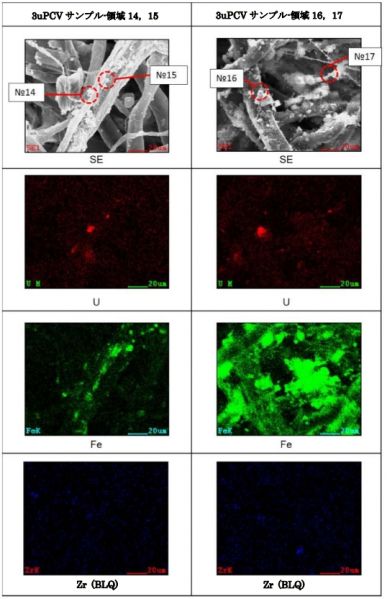

図8 3PCV1701D サンプル中のU 含有領域（領域14，15，領域16，17）

図9

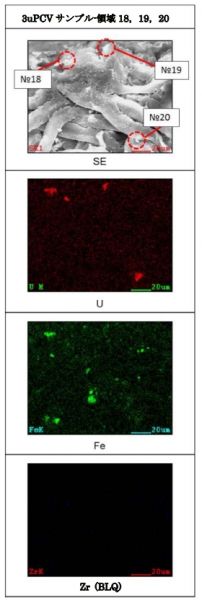

図9 3PCV1701D サンプル中のU 含有領域（領域18，19，20）

図10

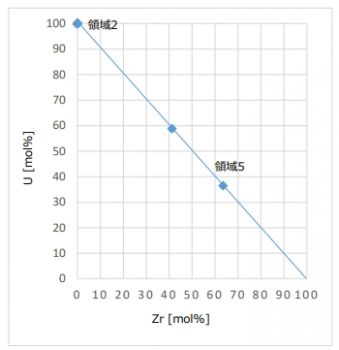

図10 3PCV1701D サンプル中のU 含有領域の点分析結果の2 成分表示

図11

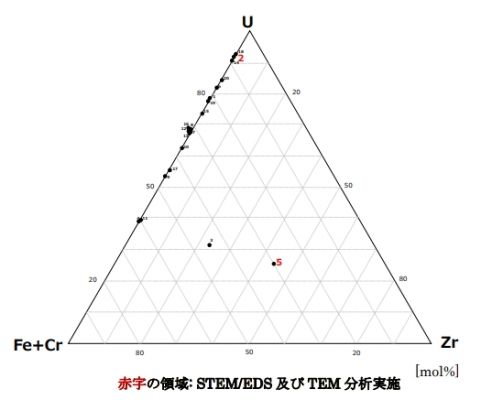

図11 3PCV1701D サンプル中のU 含有領域の点分析結果の3 成分表示

---
