2号機X-6ペネ調査装置付着物-1（2PEN2101）FE-SEM/WDX

更新履歴

No	日付	分類	内容	備考
1	2025/2/19	新規	FE-SEM/WDX分析結果の掲載（出典）	旧ページは こちら（アクセス限定：Gr1）

試料蒸着処理

切り出した試料のカーボン蒸着処理を行い、FE-SEM用の分析ステージに乗せた様子を図1に示す。

•

  図1　2PEN2101 カーボン蒸着処理後、FE-SEM用の分析ステージに乗せた様子

全体SEI画像

FE-SEM用試料の全体SEIを図2に示す。試料は繊維質であり、表面に付着物が確認できる。表面の付着物が多い箇所を中心に、Uの面分析を連続的に実施してU含有粒子の探索を行った。

•

  図2　2PEN2101 全体SEI

確認されたU含有粒子

U含有粒子の探索によって確認されたU含有粒子を図3に示す。約1μm径のU含有粒子が確認された。

•

  図3　2PEN2101 U含有粒子

点分析による波長プロファイル及び検出元素

図4～7にWDX点分析の概略位置、測定された波長プロファイル及び検出元素を示す。
U含有粒子上の点分析による波長プロファイルでは、U、Pu、Fe、Zn、Ti、Alのピークが検出された。また、周辺の点分析ではZn、Cu、Ti、Caのピークが検出された。

•

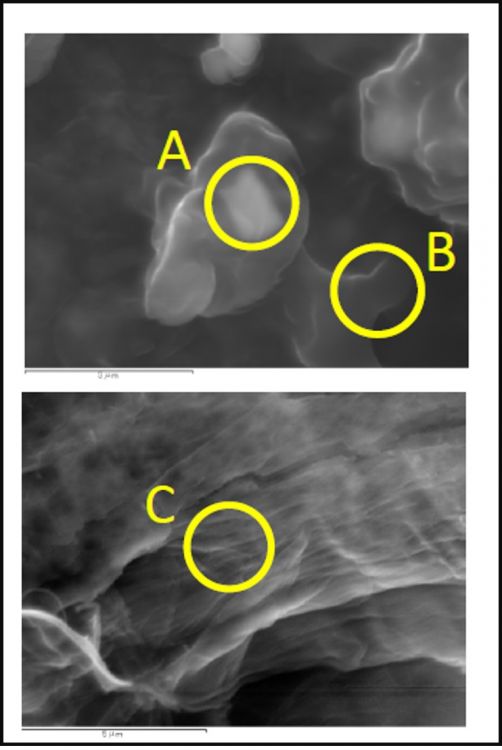

  図4　2PEN2101 WDX点分析の概略位置
  点A：U含有粒子上　点B：U含有粒子周辺の粒子　点C：スミア繊維上

•

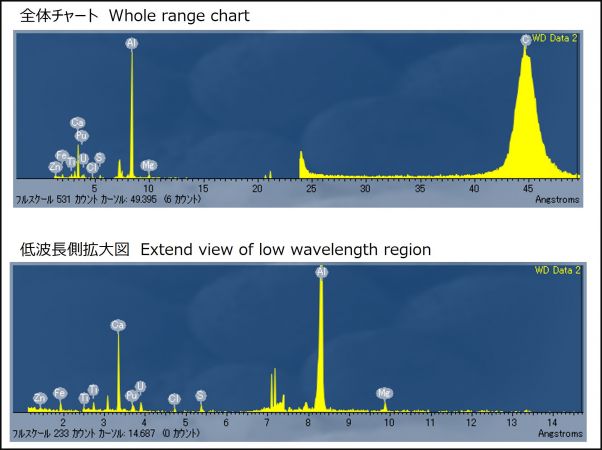

  図5　2PEN2101 波長プロファイル及び検出元素 点A：U含有粒子上

•

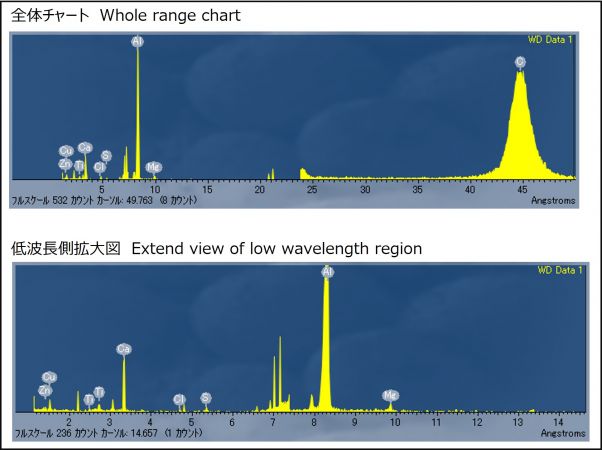

  図6　2PEN2101 波長プロファイル及び検出元素 点B：U含有粒子周辺の粒子

•

  図7　2PEN2101 波長プロファイル及び検出元素 点C：スミア繊維上

面分析による特性X線像

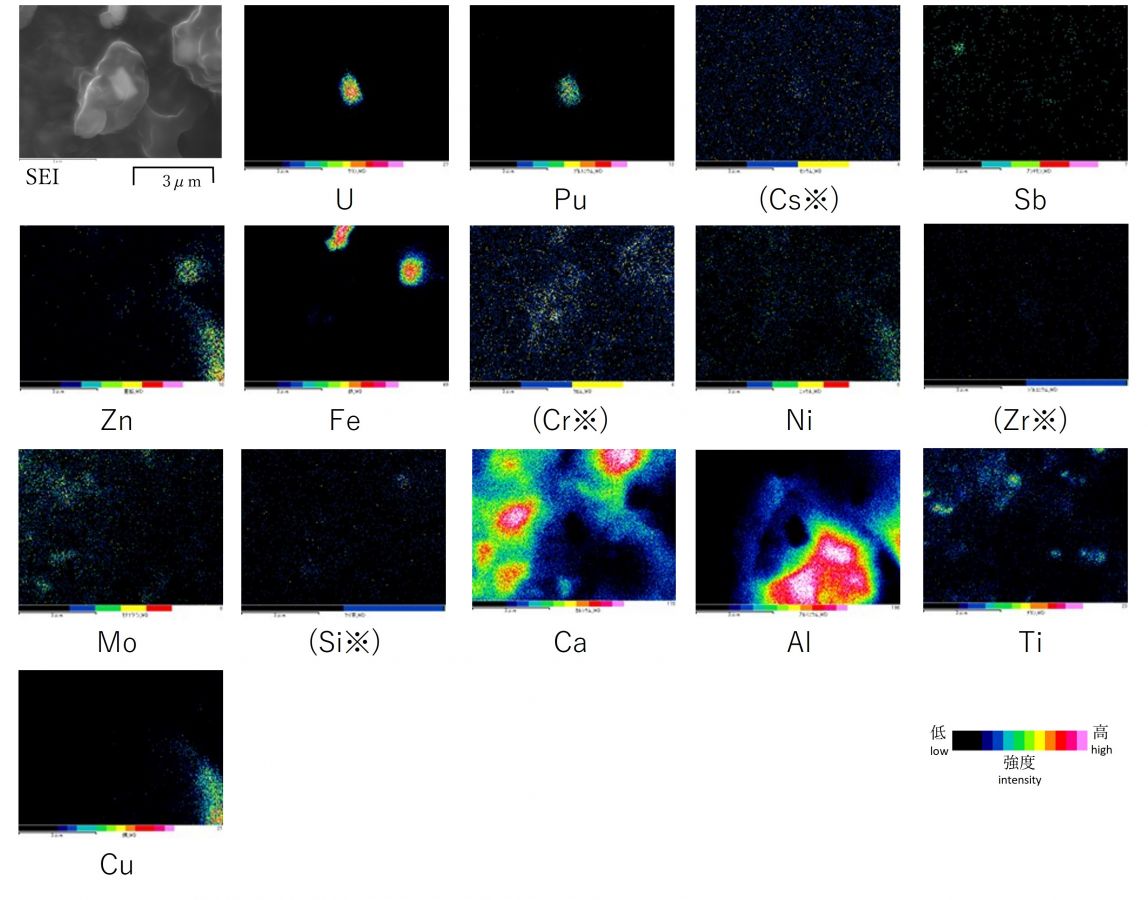

図8にWDX面分析によるU、Pu、Cs、Sb、Zr、Zn、Fe、Cr、Ni、Mo、Si、Ca、Al、Ti、Cuの特性X線像を示す。
U含有粒子と同じ箇所にはPuが確認された。また、U含有粒子の周辺にはFe、Ni、Zn、Moが粒状に確認され、Ca、Al、Ti、Cuも確認された。
これらの結果から、U含有粒子上の点分析による波長プロファイル上で検出されたFe、Zn、Ti、Alについては、U含有粒子の周辺の領域からの影響を受けていると推測される。

•

  図8　2PEN2101 面分析による特性X線像
  （注）・　各元素の特性X線像の取得に用いた波長については分析方法（JAEA 2021年度 受入サンプル共通）　FE-SEM/WDXを参照。
  ・　有意でないと判定した元素は※を付し、括弧書きとした。元素を有意に含むか否かの判定の考え方については分析方法（JAEA 2021年度 受入サンプル共通）　FE-SEM/WDXを参照。

SEM/WDX分析からのU含有粒子上及びU含有粒子周辺の元素検出結果

以上より、U含有粒子上ではPuが検出され、U含有粒子周辺にはFe、Ni、Zn、Mo、Ca、Al、Ti、Cuが検出された。
