【2018年度測定分】
出典[1]へのリンク先を表示。
- 領域02

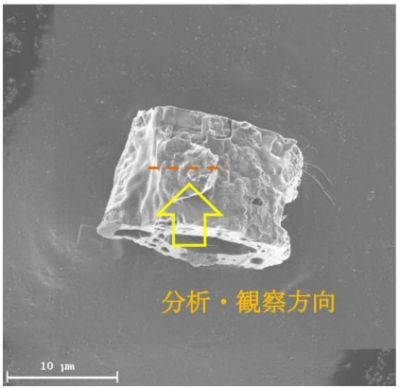

- 図1 3PCV1701D サンプル中のU 含有領域02 の採取箇所及び分析・観察方向 (出典：図 4.2.4.7-1)

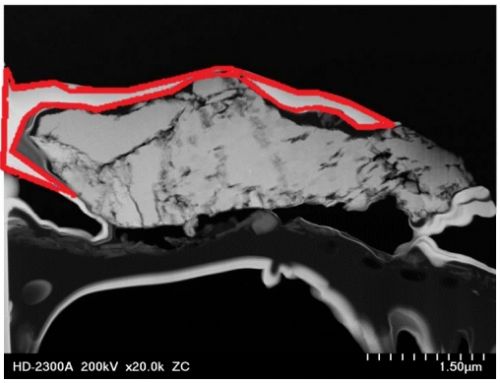

- 図2 3PCV1701D サンプル中のU 含有領域02 のミクロ組織のZ コントラスト像 (出典：図 4.2.4.7-2)

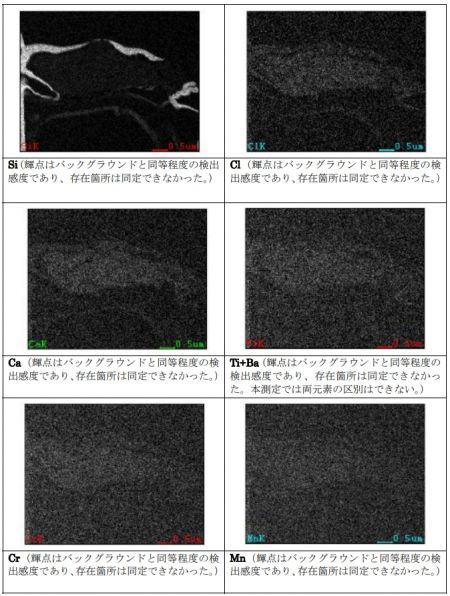

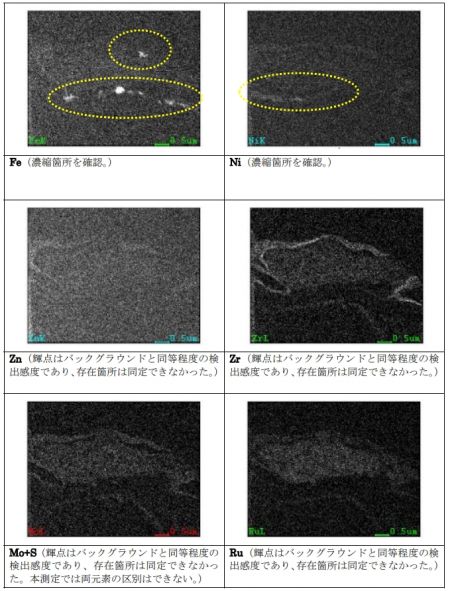

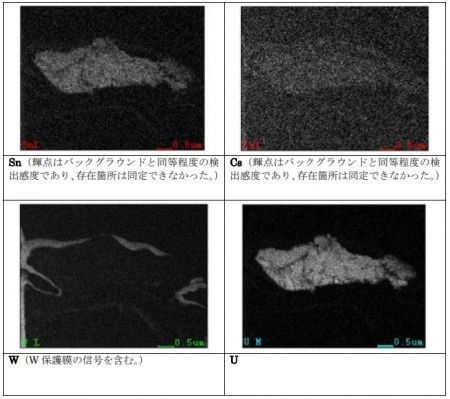

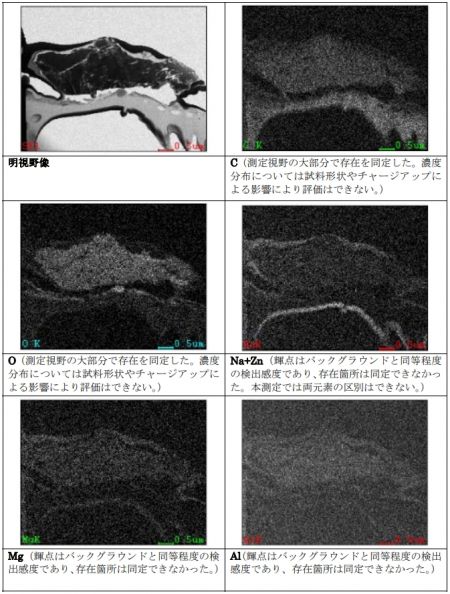

- 図3 3PCV1701D サンプル中のU 含有領域02 のEDS マップ (出典：図 4.2.4.7-3)

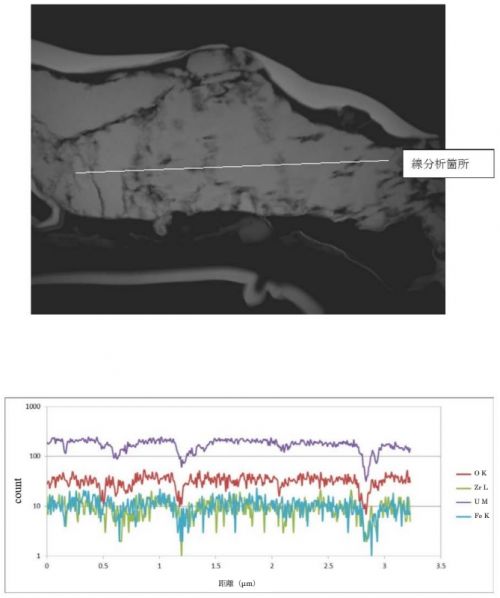

- 図4 3PCV1701D サンプル中のU 含有領域02 の線分析結果 (出典：図 4.2.4.7-4)

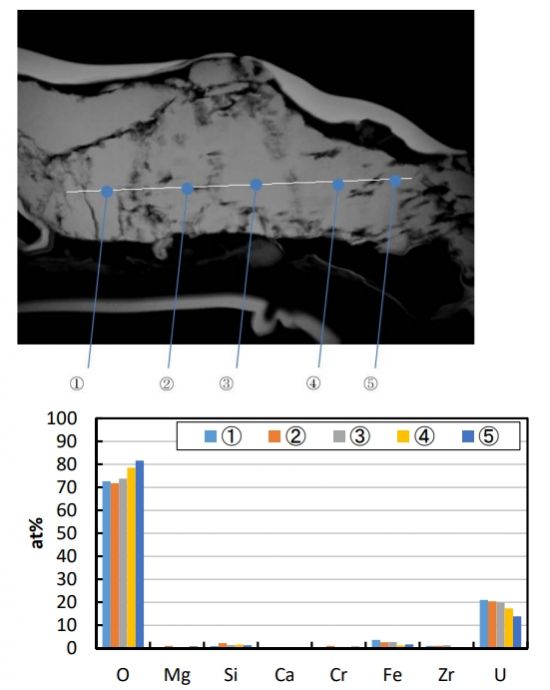

- 図5 3PCV1701D サンプル中のU 含有領域02 の点分析結果 (出典：図 4.2.4.7-5)

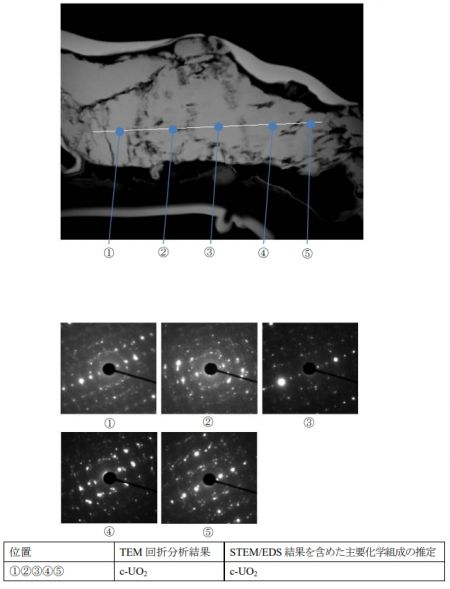

- 図6 3PCV1701D サンプル中のU 含有領域02 から取得した回折図形 (出典：図 4.2.4.7-6)
- 領域05

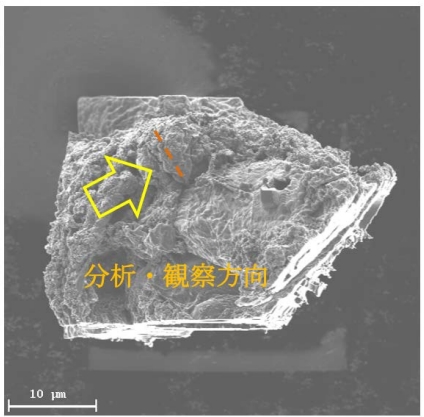

- 図7 3PCV1701D サンプル中のU 含有領域05 の採取箇所及び分析・観察方向 (出典：図 4.2.4.8-1)

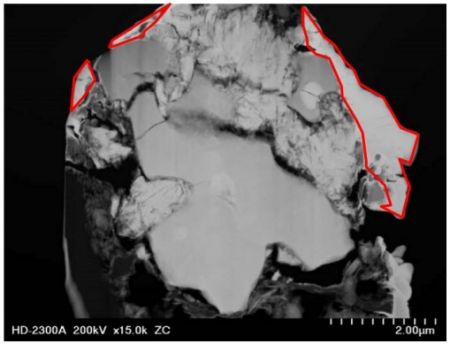

- 図8 3PCV1701D サンプル中のU 含有領域05 のミクロ組織のZ コントラスト像 (出典：図 4.2.4.8-2)

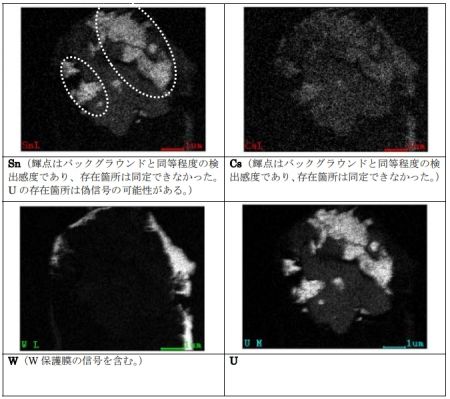

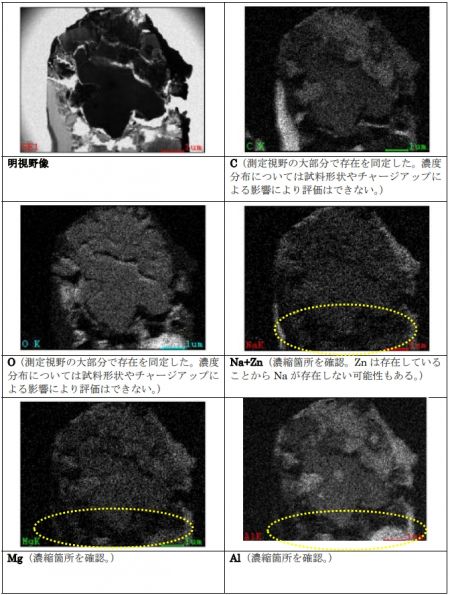

- 図9 3PCV1701D サンプル中のU 含有領域05 のEDS マップ (出典：図 4.2.4.8-3)

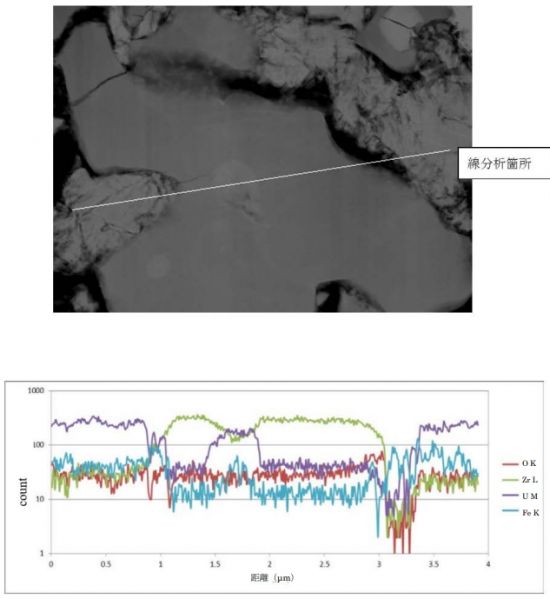

- 図10 3PCV1701D サンプル中のU 含有領域05 の線分析結果 (出典：図 4.2.4.8-4)

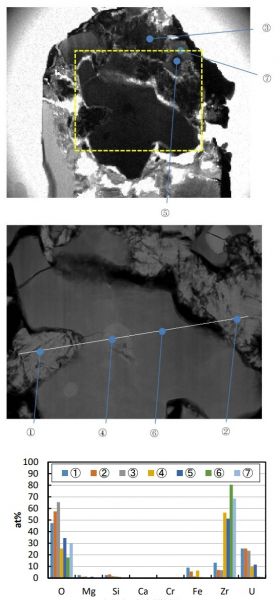

- 図11 3PCV1701D サンプル中のU 含有領域05 の点分析結果 (出典：図 4.2.4.8-5)

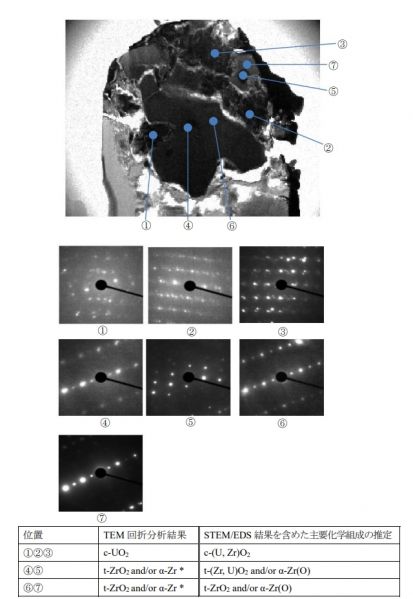

- 図12 3PCV1701D サンプル中のU 含有領域05 から取得した回折図形 (出典：図 4.2.4.8-6)
図1
図2
図3
図4
図5
図6
図7
図8
図9
図10
図11
図12
- ↑ 仲吉 彬，三次 岳志，佐々木 新治，前田 宏治．“平成29, 30年度福島第一原子力発電所の炉内付着物の分析; 平成28年度補正予算「廃炉・汚染水対策事業費補助金」(燃料デブリの性状把握・分析技術の開発)”,JAEA-Data/Code 2021-011. https://jopss.jaea.go.jp/search/servlet/search?5068839
